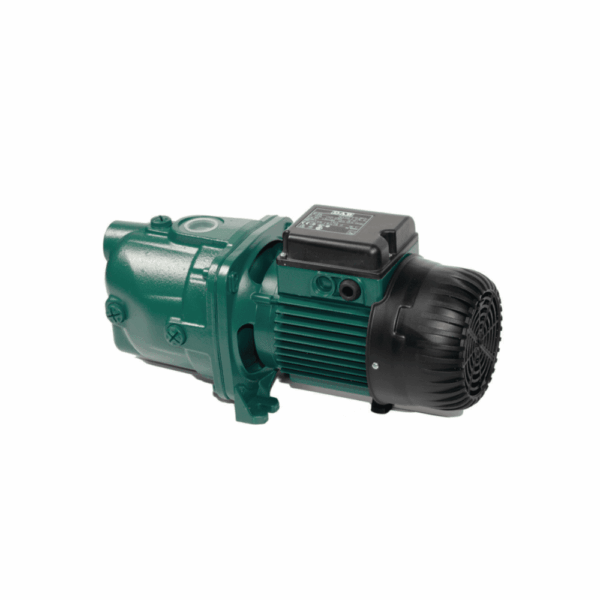

DAB JET 102M: o que é?

A DAB JET 102M é uma bomba de superfície centrífuga e autoaspirante desenvolvida para movimentação de água limpa em aplicações domésticas, agrícolas e de jardinagem.

O sistema hidráulico tipo JET, composto por impulsor, difusor e Venturi, proporciona uma excelente capacidade de escorvamento e permite à bomba funcionar mesmo quando existem pequenas quantidades de ar na tubagem de aspiração.

Esta característica torna a JET 102M especialmente adequada para captação de água a partir de:

• poços
• cisternas
• depósitos
• reservatórios
• sistemas de aproveitamento de águas pluviais

Para que serve a DAB JET 102M?

A DAB JET 102M pode ser utilizada para:

• abastecimento de água em habitações
• reforço e pressurização de redes domésticas
• captação de água de poços ou cisternas
• rega de jardins e hortas
• alimentação de pequenos sistemas de aspersão
• transferência de água entre depósitos
• pequenas aplicações agrícolas

É indicada para água limpa, quimicamente neutra, não agressiva e sem partículas sólidas ou abrasivas em quantidades significativas.

Elevada capacidade autoaspirante

Uma das principais características da DAB JET 102M é a sua capacidade autoaspirante.

Depois de corretamente escorvada, a bomba consegue recuperar a aspiração mesmo quando existem pequenas bolhas de ar no tubo de sucção.

Esta característica é particularmente útil quando a bomba está instalada acima do nível da água, como acontece frequentemente em:

• cisternas
• depósitos enterrados
• poços pouco profundos
• sistemas de recolha de águas pluviais

Em condições adequadas de instalação, a gama DAB JET pode trabalhar com alturas de aspiração próximas de 9 metros.

Para garantir um funcionamento eficiente, a tubagem de aspiração deve ser:

• completamente estanque
• corretamente dimensionada
• tão curta quanto possível
• instalada com poucas curvas
• equipada com válvula de retenção quando necessário

Boa pressão com potência de 0,75 kW

A DAB JET 102M destaca-se particularmente pela pressão disponível.

A bomba atinge uma altura manométrica máxima de aproximadamente 53,8 metros e mantém:

• 41 mca a 1,2 m³/h
• 36,3 mca a 1,8 m³/h
• 32,4 mca a 2,4 m³/h
• 28,8 mca a 3,0 m³/h
• 25,8 mca a 3,6 m³/h

Esta curva torna a JET 102M especialmente interessante quando se procura boa pressão com um caudal moderado.

TABELA DE FUNCIONAMENTO HIDRÁULICO – DAB JET 102M

Caudal (m³/h)	Caudal (L/min)	Altura manométrica (mca)
0,0	0	53,8
0,6	10	47,0
1,2	20	41,0
1,8	30	36,3
2,4	40	32,4
3,0	50	28,8
3,6	60	25,8

Como interpretar esta tabela?

Se a instalação necessitar de:

1,8 m³/h, a bomba disponibiliza aproximadamente 36,3 mca.

Para um caudal de:

3,0 m³/h, ficam disponíveis aproximadamente 28,8 mca.

A escolha correta da bomba deve considerar simultaneamente:

• caudal necessário
• altura geométrica entre a água e o ponto de utilização
• perdas de carga da tubagem
• comprimento e diâmetro dos tubos
• número de curvas e válvulas
• pressão pretendida no ponto de consumo

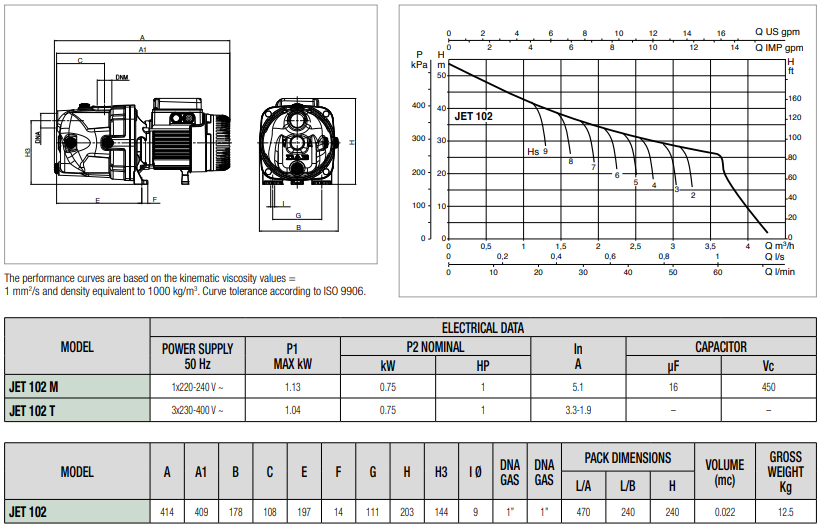

CARACTERÍSTICAS TÉCNICAS

Característica	DAB JET 102M
Tipo	Bomba centrífuga autoaspirante
Alimentação	1 × 220–240 V / 50 Hz
Potência máxima absorvida P1	1,13 kW
Potência nominal P2	0,75 kW
Potência	1 HP
Corrente nominal	5,1 A
Curva hidráulica tabelada	Até 3,6 m³/h / 60 L/min
Altura manométrica máxima	53,8 m
Autoaspiração	Até aproximadamente 9 m, conforme instalação
Aspiração	1″
Descarga	1″
Corpo da bomba	Ferro fundido
Impulsor	Tecnopolímero
Difusor / Venturi	Tecnopolímero
Veio	Aço inoxidável
Vedação mecânica	Carbono / cerâmica
Grau de proteção do motor	IP44
Proteção da caixa de terminais	IP55
Isolamento	Classe F
Pressão máxima de funcionamento da gama	8 bar
Temperatura do líquido – uso doméstico	0 °C a +35 °C
Temperatura do líquido – outros usos	Até +40 °C
Temperatura ambiente máxima	+40 °C
Instalação	Fixa, posição horizontal

PRINCIPAIS VANTAGENS DA DAB JET 102M

A DAB JET 102M é especialmente interessante pela combinação entre:

• excelente capacidade autoaspirante
• elevada pressão para uma bomba de 0,75 kW
• alimentação monofásica
• construção robusta
• dimensões relativamente compactas
• manutenção simples
• versatilidade de utilização

É uma solução muito adequada quando se pretende mais pressão do que caudal, por exemplo para abastecimento doméstico ou pequenos sistemas de rega.

DAB JET 102M PARA PRESSURIZAÇÃO DOMÉSTICA

A JET 102M pode ser integrada num sistema automático de pressurização de água numa habitação.

Com os acessórios adequados pode alimentar:

• torneiras
• duches
• máquinas domésticas
• pontos de água exteriores
• pequenos sistemas de rega

Para funcionamento automático, a bomba deve ser combinada com um sistema de controlo adequado, por exemplo:

• pressóstato + depósito hidropneumático
• controlador eletrónico de pressão/fluxo
• grupo automático de pressão compatível

DAB JET 102M PARA REGA

A curva hidráulica da DAB JET 102M torna-a especialmente adequada para sistemas onde é necessária boa pressão com caudal moderado.

Pode ser utilizada em:

• jardins
• hortas
• pequenos sistemas de aspersão
• rega localizada
• pequenas explorações agrícolas

Antes de escolher a bomba, é importante calcular o caudal total dos emissores ou aspersores que irão funcionar simultaneamente.

DAB JET 102M OU DAB JET 132M?

A escolha entre JET 102M e JET 132M depende sobretudo da relação entre caudal e pressão necessária.

Característica	DAB JET 102M	DAB JET 132M
Potência P2	0,75 kW / 1 HP	1,0 kW / 1,36 HP
Altura máxima	53,8 m	48,3 m
Caudal tabelado máximo	3,6 m³/h	4,8 m³/h
Pressão a 3 m³/h	28,8 mca	35,0 mca
Alimentação	230 V monofásica	230 V monofásica

Escolha a JET 102M quando:

• pretende menor potência instalada
• necessita de caudal moderado
• procura boa pressão com consumos relativamente pequenos
• a instalação não exige caudais muito elevados

Escolha a JET 132M quando:

• necessita de maior caudal
• pretende alimentar mais pontos simultaneamente
• tem um sistema de rega mais exigente
• precisa de manter maior pressão quando o caudal aumenta

QUE TIPO DE ÁGUA PODE BOMBEAR?

A DAB JET 102M foi concebida para bombear água:

• limpa
• quimicamente neutra
• não viscosa
• não agressiva
• sem sólidos abrasivos
• com características próximas das da água

A DAB refere boa capacidade de aspiração mesmo perante pequenas quantidades de ar e admite níveis reduzidos de impurezas arenosas, mas a bomba não deve ser utilizada como bomba para água carregada ou água com areia em quantidade significativa.

IDEAL PARA

A DAB JET 102M é indicada para:

• moradias
• jardins
• hortas
• poços pouco profundos
• cisternas
• depósitos de água
• sistemas de águas pluviais
• pequenas explorações agrícolas
• reforço de pressão doméstica
• sistemas de rega

FAQ



O que é a DAB JET 102M?

A DAB JET 102M é uma bomba centrífuga autoaspirante monofásica desenvolvida para bombear água limpa em aplicações de abastecimento, pressurização, rega, poços e cisternas.

Qual é a potência da DAB JET 102M?

Possui uma potência nominal P2 de 0,75 kW, equivalente a aproximadamente 1 HP.

Qual é a potência elétrica absorvida?

A potência máxima absorvida P1 é aproximadamente 1,13 kW.

Qual é a altura manométrica máxima?

A altura manométrica máxima indicada para a JET 102M é aproximadamente 53,8 metros.

Qual é o caudal da DAB JET 102M?

Na tabela hidráulica oficial da DAB, a JET 102M apresenta pontos de funcionamento até 3,6 m³/h (60 L/min), mantendo aproximadamente 25,8 mca nesse caudal.

A DAB JET 102M é autoaspirante?

Sim. É uma bomba autoaspirante, adequada para instalações em que a água se encontra abaixo do nível da bomba.

Até que profundidade consegue aspirar?

Em condições adequadas, a gama JET pode trabalhar com uma altura de aspiração próxima de 9 metros. O valor real depende da instalação, altitude, temperatura da água e perdas de carga.

Pode ser usada num poço?

Sim, desde que o nível dinâmico da água esteja dentro da capacidade de aspiração da bomba.

Para níveis de água significativamente mais profundos deve considerar-se uma bomba submersível.

Pode ser utilizada numa cisterna?

Sim. A captação de água de cisternas e depósitos é uma aplicação típica da DAB JET 102M.

Pode aumentar a pressão da água de uma casa?

Sim. Pode fazer parte de um sistema automático de pressurização doméstica, juntamente com um controlador ou depósito de pressão.

Precisa de depósito hidropneumático?

Não obrigatoriamente. Pode utilizar um sistema tradicional com depósito e pressóstato ou um controlador eletrónico compatível.

A DAB JET 102M é adequada para rega?

Sim. É adequada para jardins, hortas e pequenos sistemas agrícolas, desde que a necessidade de caudal e pressão esteja dentro da respetiva curva hidráulica.

Que ligações hidráulicas utiliza?

Possui ligação de 1″ na aspiração e 1″ na impulsão.

A DAB JET 102M é monofásica?

Sim. A letra M identifica a versão monofásica, com alimentação standard 220–240 V / 50 Hz.

Existe uma versão trifásica?

Sim. Existe a DAB JET 102 T, destinada a alimentação trifásica.

Qual a diferença entre DAB JET 102M e 132M?

A JET 102M tem menor potência e maior altura máxima em caudal zero, enquanto a JET 132M oferece maior capacidade de caudal e melhor pressão quando a necessidade de água aumenta.

Pode bombear água com areia?

A DAB refere que a gama consegue trabalhar com baixos níveis de impurezas arenosas, mas a JET 102M não é indicada para água com grande quantidade de areia ou materiais abrasivos.

Qual é a temperatura máxima da água?

Para uso doméstico, a temperatura indicada é de 0 °C a +35 °C. Para outras utilizações pode chegar a aproximadamente +40 °C.
